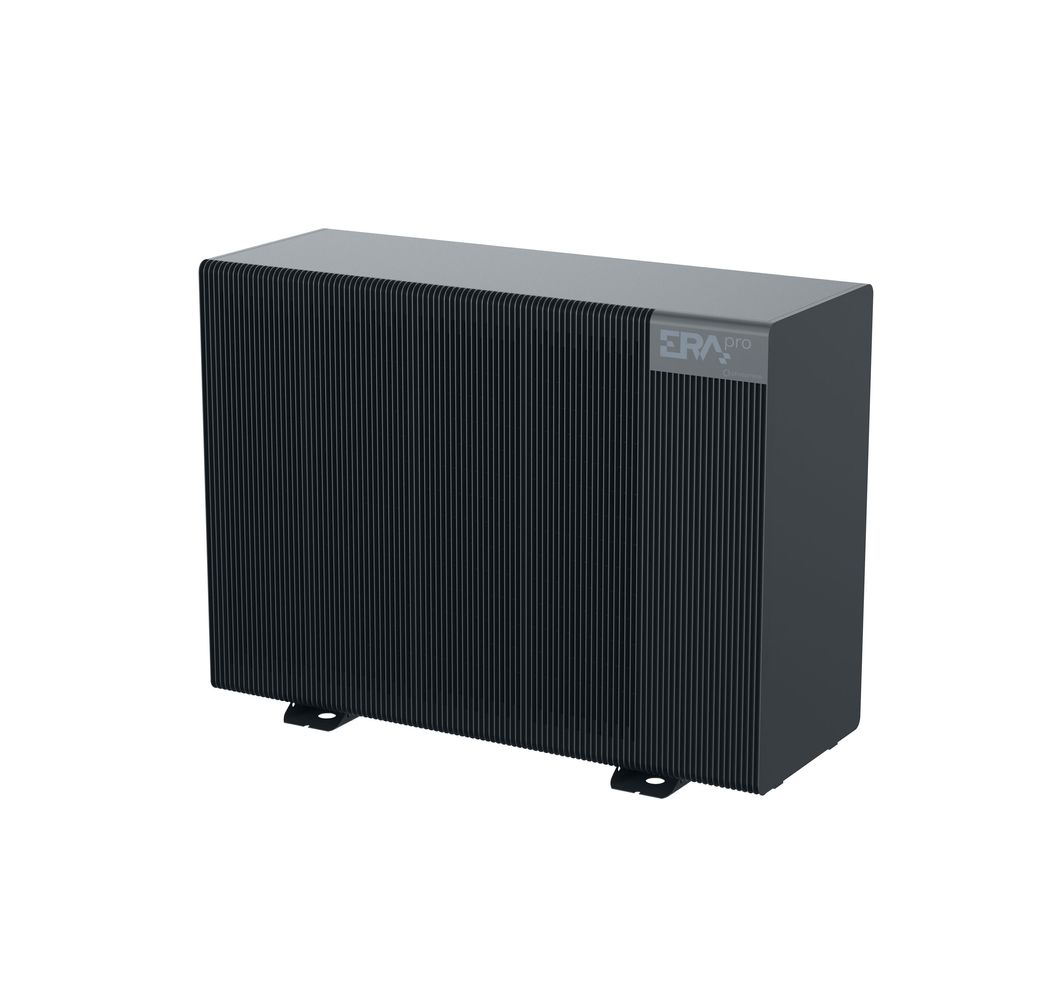

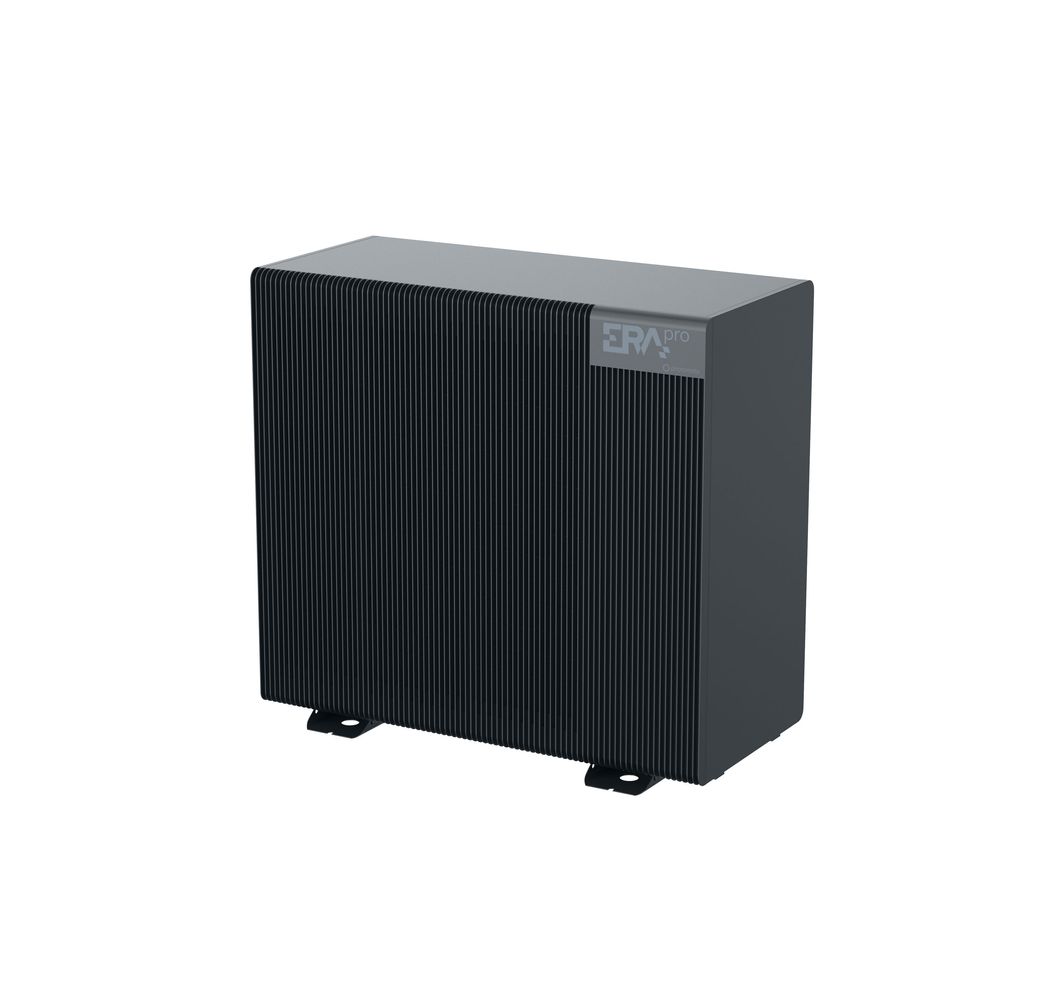

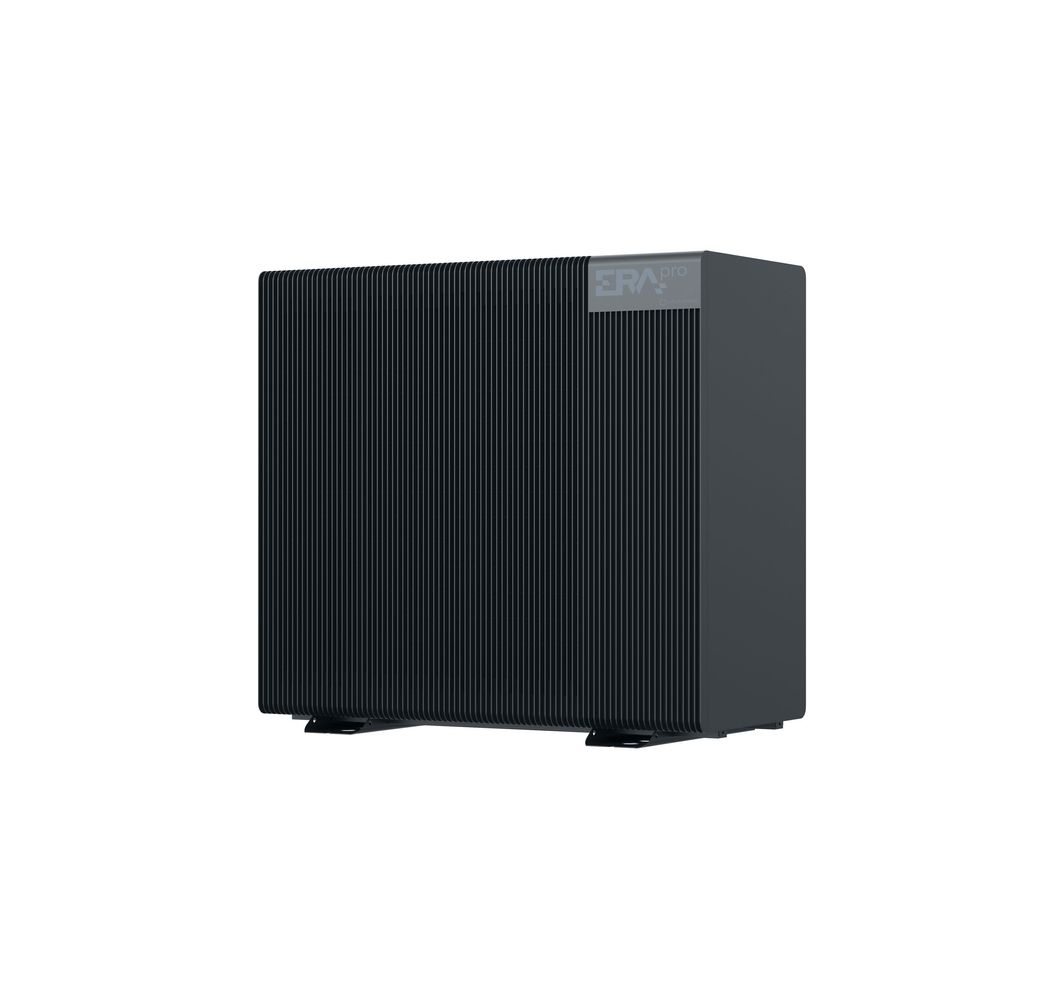

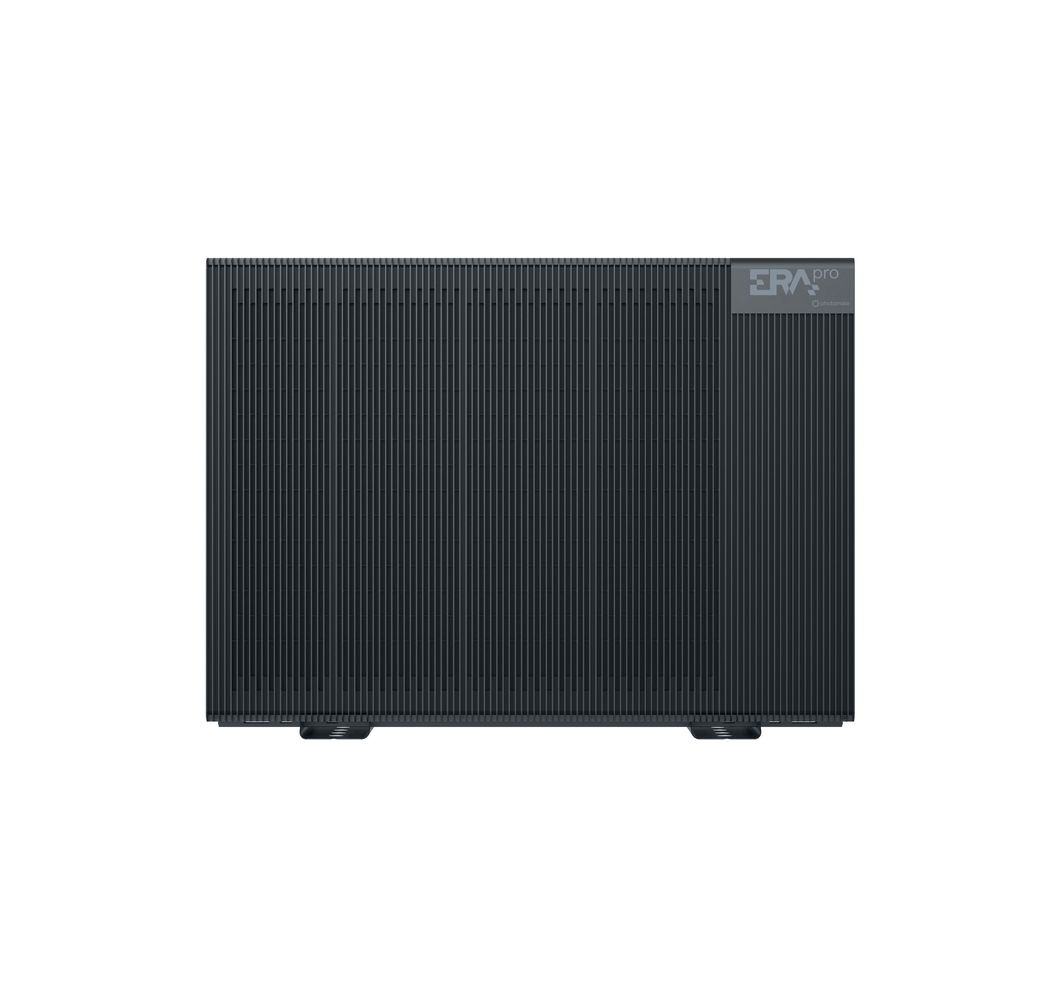

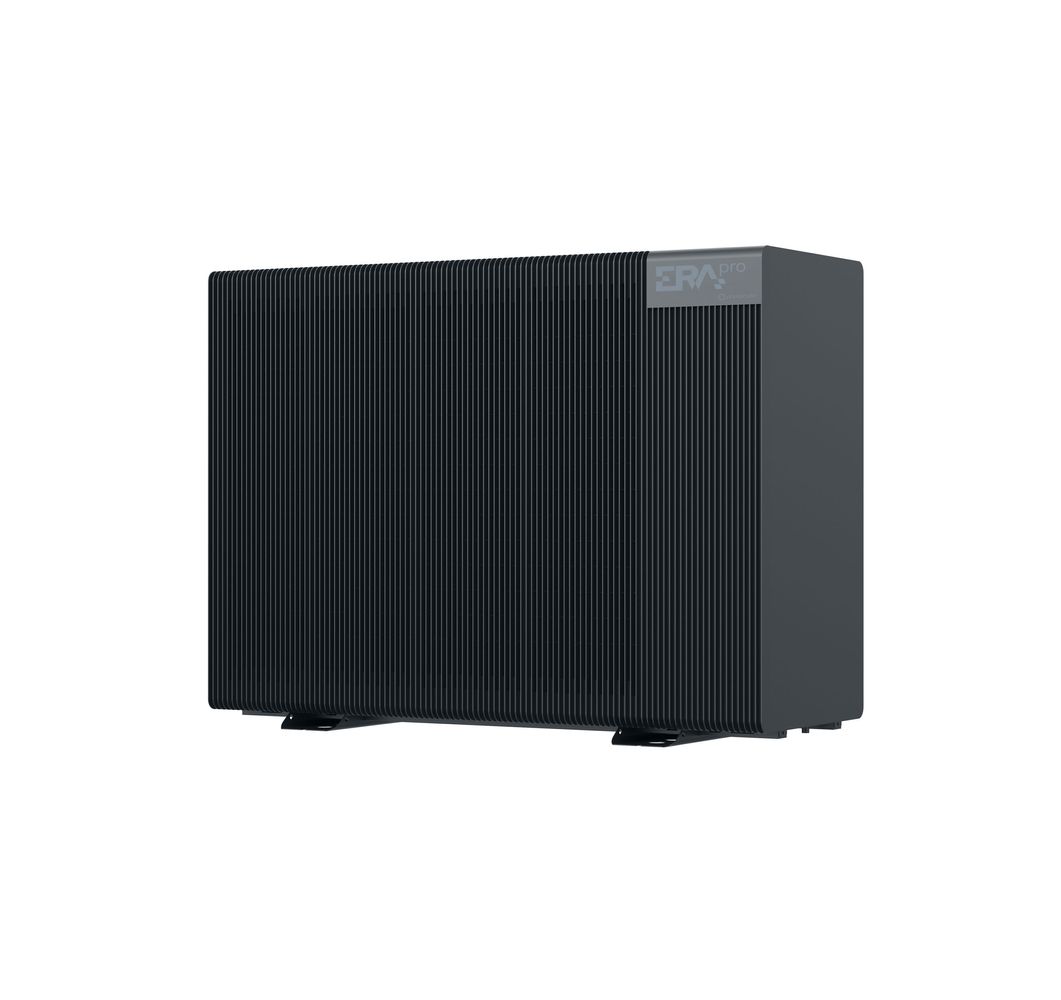

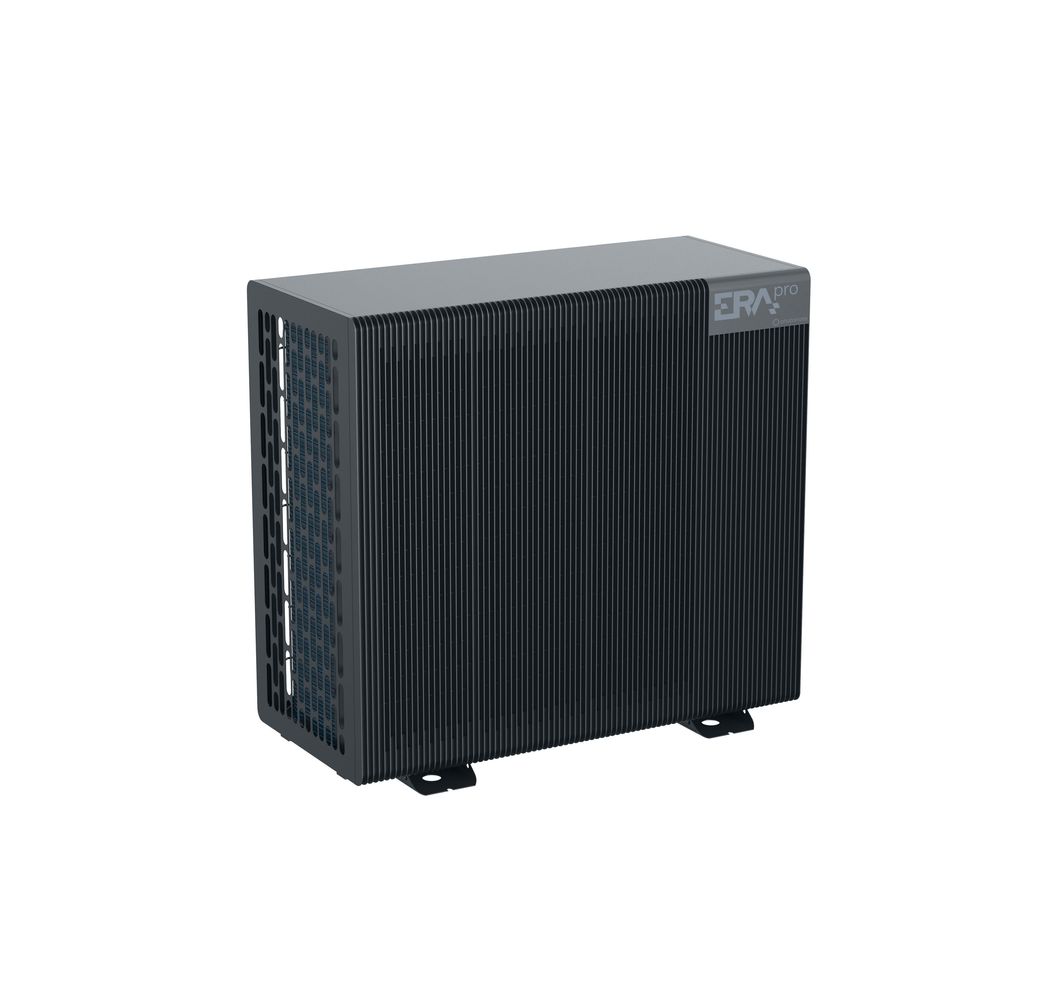

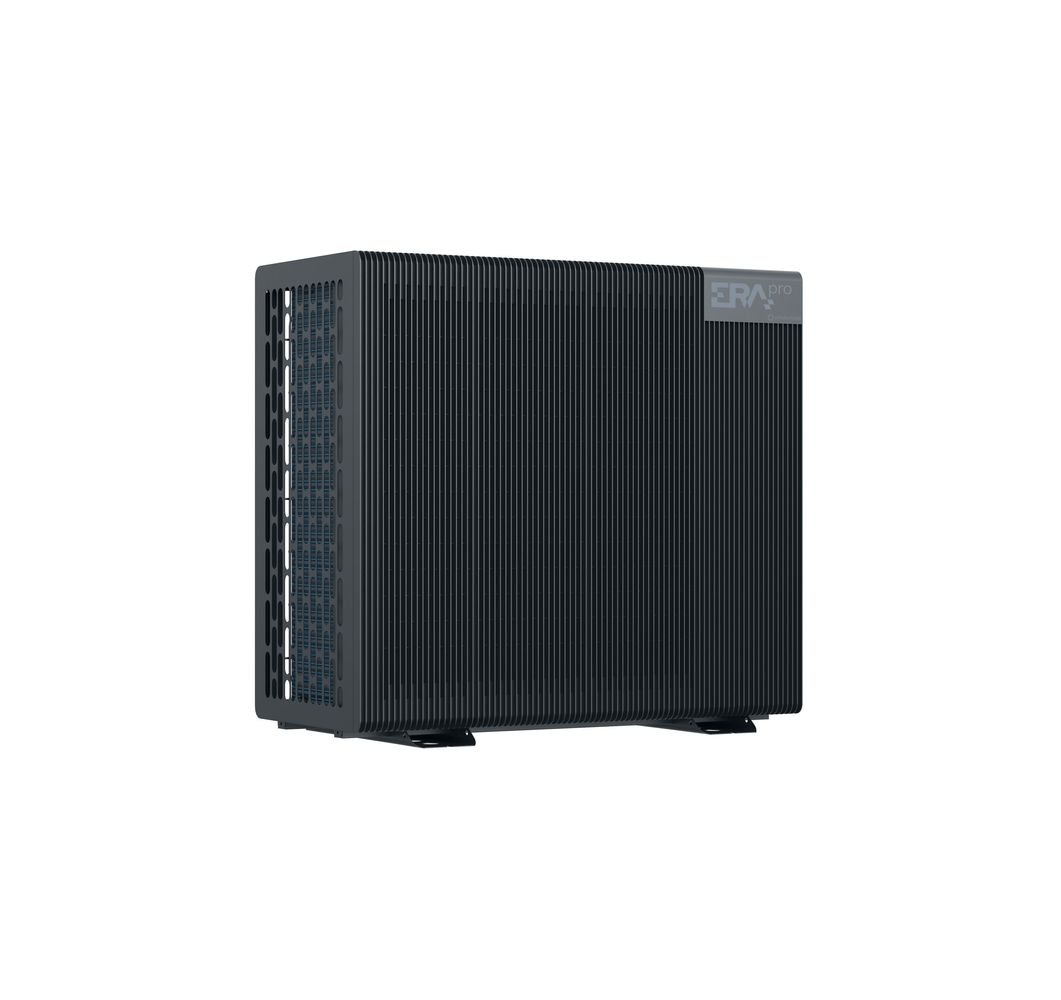

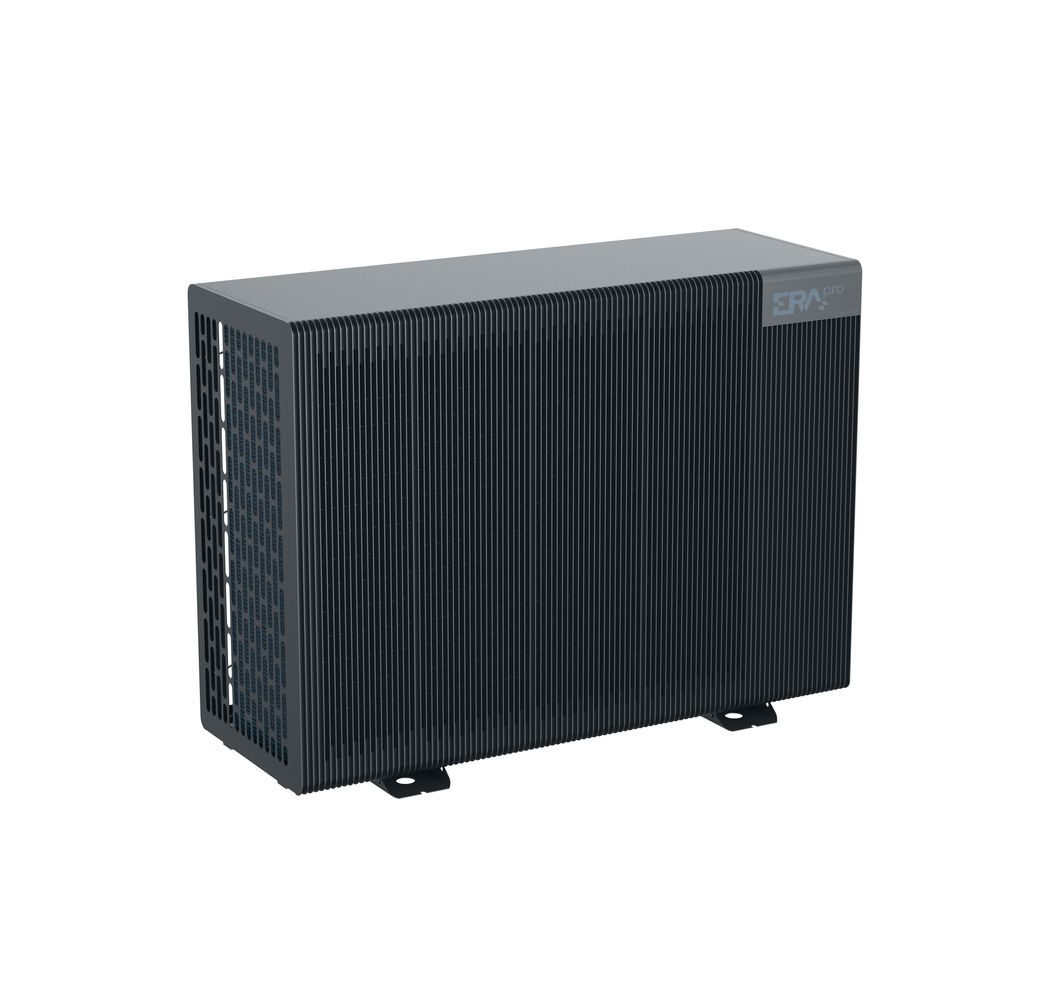

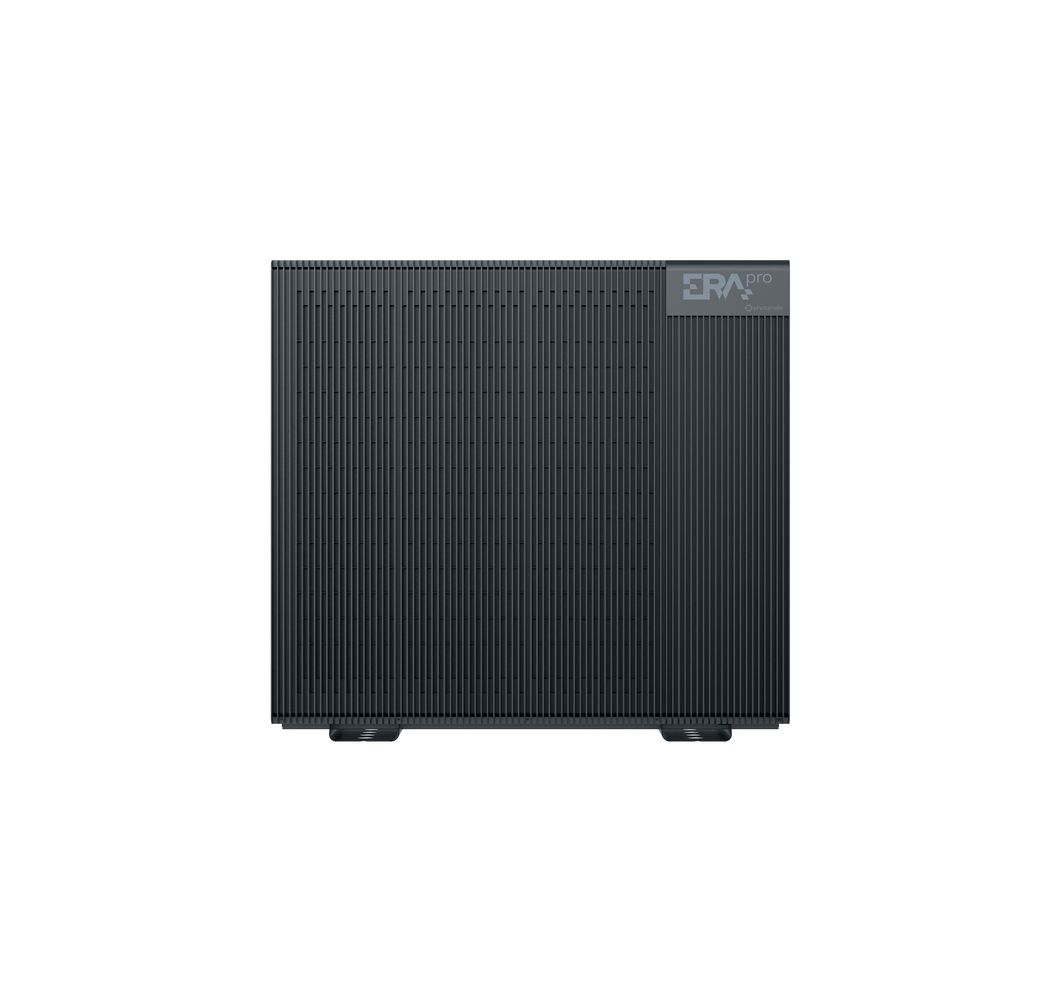

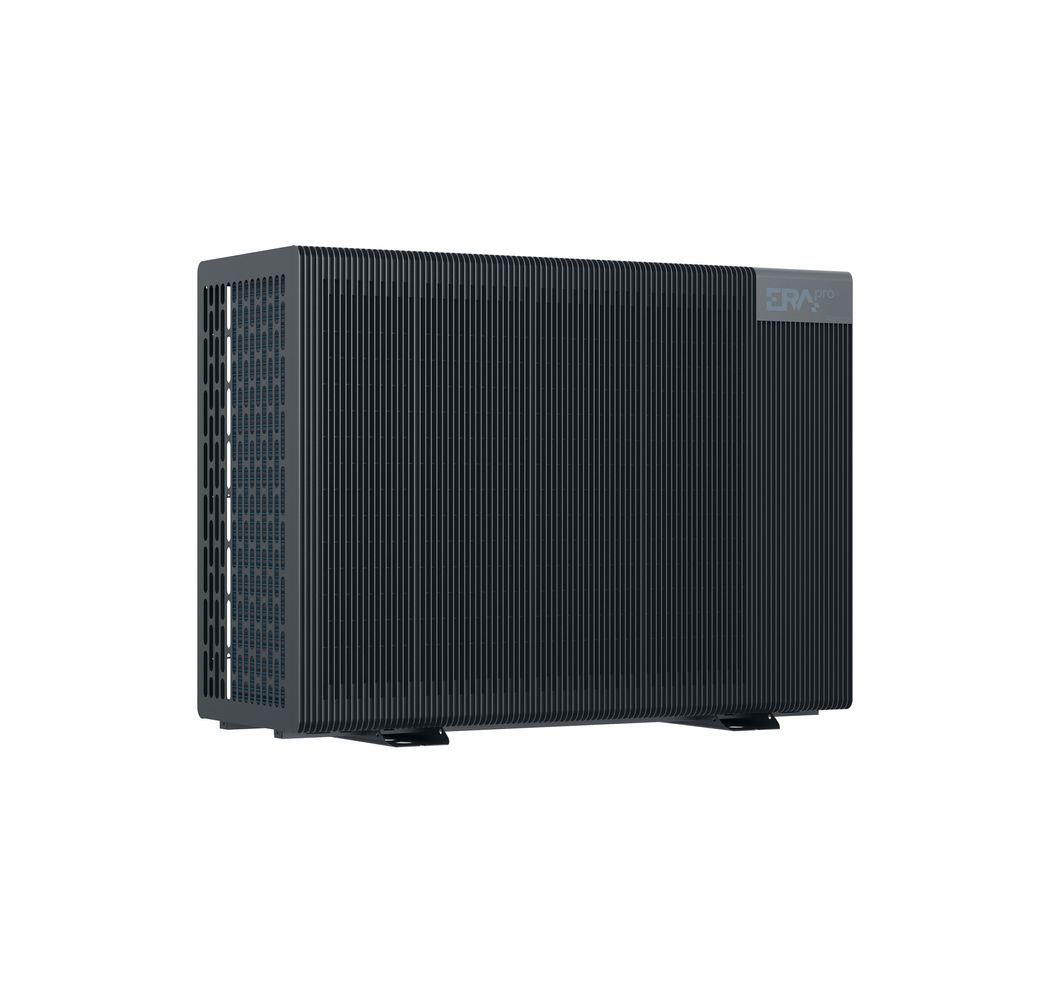

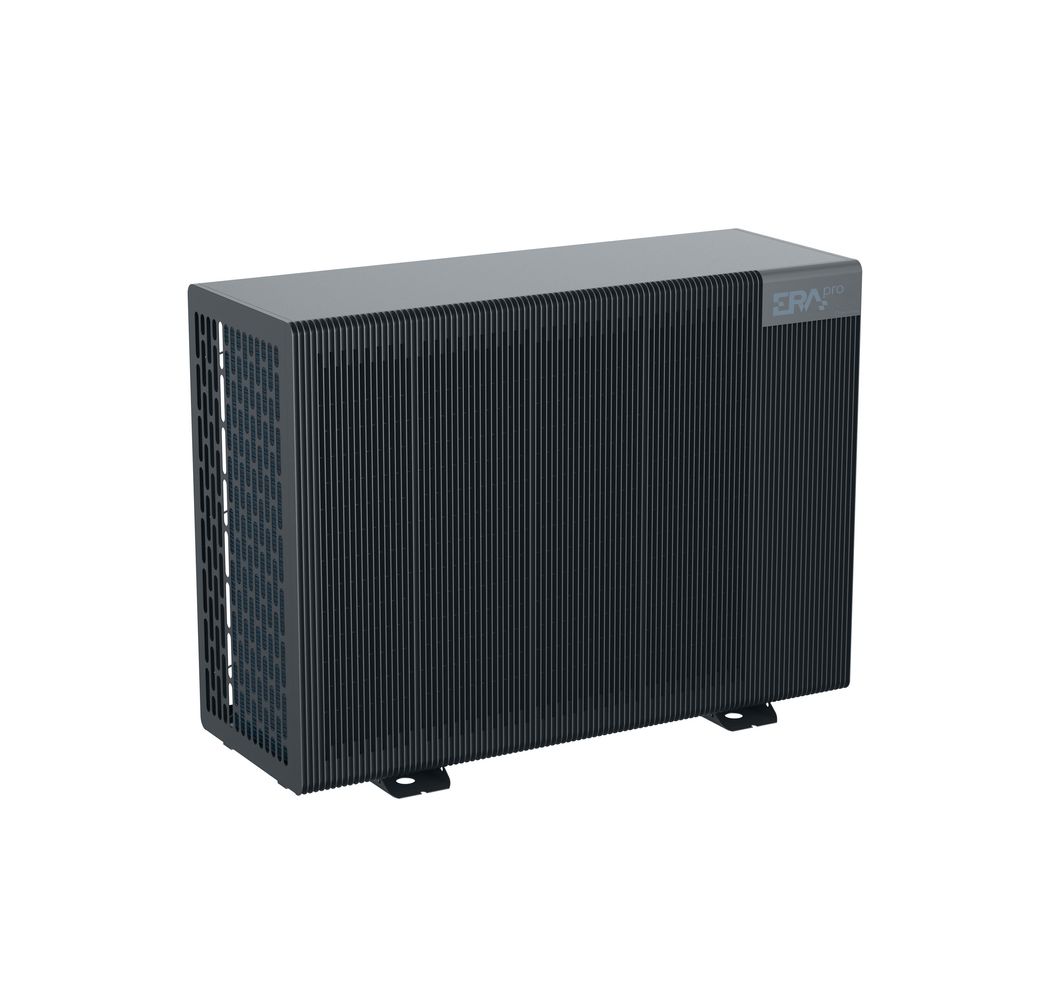

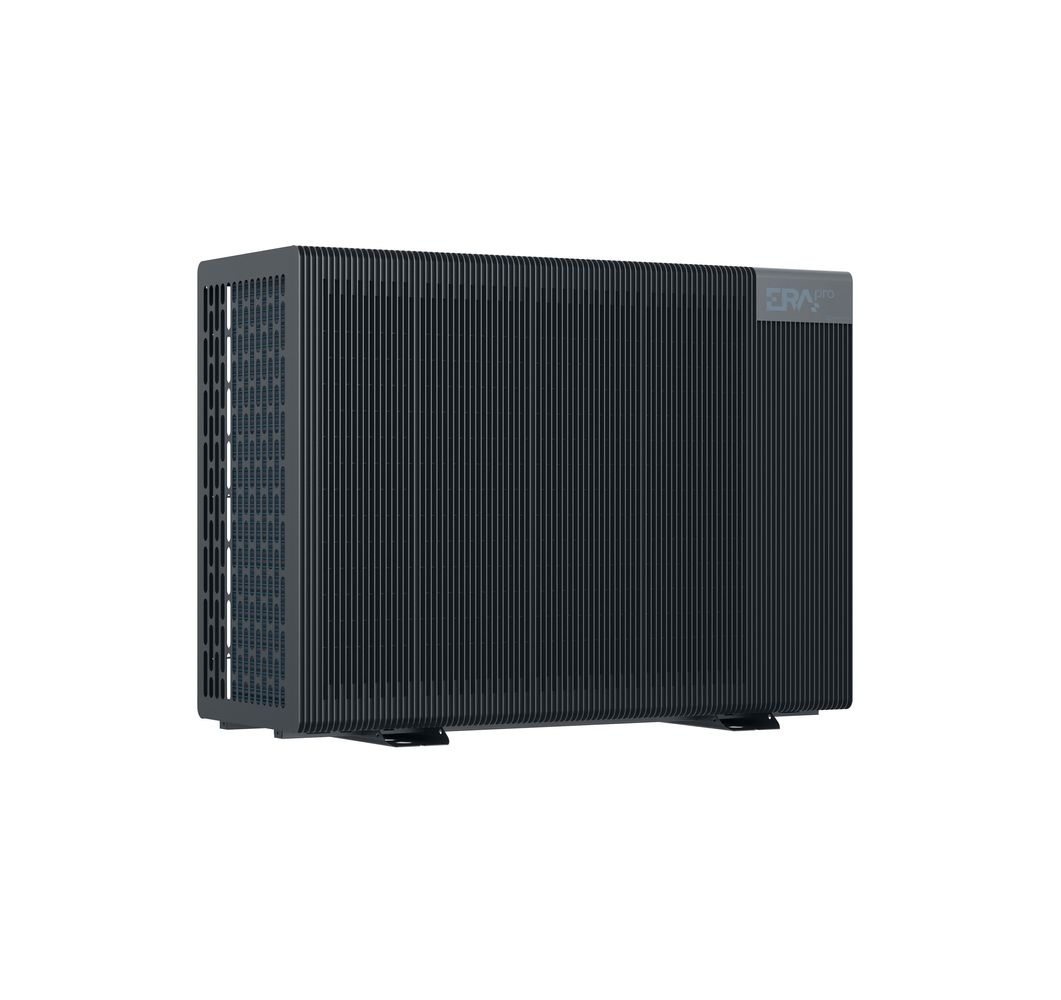

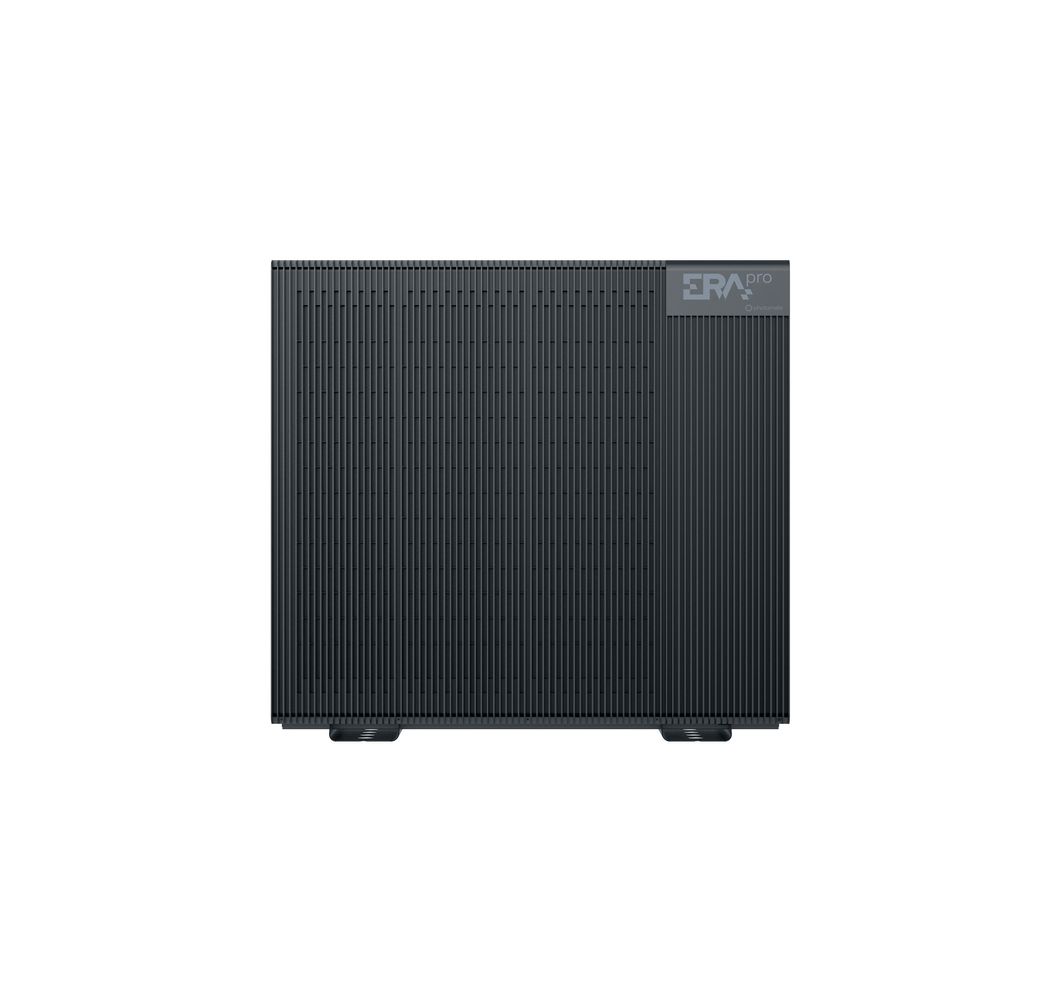

Yangi va rekonstruksiya qilinayotgan binolar uchun premium toifadagi issiqlik nasosi
- Monoblok tipidagi issiqlik nasosi: 6 / 9 kVt (230V) va 13 / 16 kVt (400V) quvvatda mavjud
- Chastotali invertor
- Isitish, sovitish va issiq suv tayyorlash funksiyalarini qo‘llab-quvvatlaydi
- R290 sovutuvchi modda
- SCOP koeffitsienti 5,08 gacha
- Tizim harorati 75°C gacha ko‘tarilishi mumkin
- Ishlash diapazoni: tashqi harorat -25°C dan +38°C gacha
- EN 12102 standartiga muvofiq shovqin darajasi – 1 metr masofada atigi 38 dB(A) (EraPRO 6 kVt modeli uchun)
- Mustahkam konstruksiya va isitiladigan kondensat poddoni
- Intellektual muzdan tushirish funksiyasi – tezroq va sekinroq sikllar
- Soddalashgan elektr ulanishi va tez o‘rnatish imkoniyati
- Kaskad ulanishi orqali maksimal 128 kVtgacha quvvatni ta’minlash (8 ta blokgacha)
Ichki komponentlar:
WILO tsirkulyator nasosi – tezlikni avtomatik boshqarish funksiyasi bilan
Mitsubishi Electric kompaniyasining ikki rotorli kompressori
Gaz ajratgich va magnitli filtr
Himoya klapani – drenaj shlangi bilan birgalikda
Xladogent sizib chiqishini aniqlovchi sensor – ogohlantirish signalizatsiyasi bilan
Oqim o‘lchagichi
Texnik tavsif
| Model | EraPRO 6 kw | EraPRO 9 kw | EraPRO 13 kw | EraPRO 16 kw |
| Energy efficiency at 35°C / 55°C | A+++ / A++ | |||
| SCOP EN 14825 Average climate, 35/55°C | 5,08 / 3,66 | 5,05 / 3,73 | 5,05 / 3,80 | 5,07 / 3,69 |
| Seasonal heating efficiency 35°C, average climate | 200,3 | 199,1 | 199,0 | 199,8 |
| Power A7/W35 (kW) | 6 | 9 | 13 | 16 |
| Prated EN 14825 (35/55°C) | 4,8 | 7,0 | 9,8 | 12,8 |
| Maximum output temperature (°C) | 75 | |||
| Heating operating conditions (°C) | -25 ~ +38 | |||
| Cooling operating conditions (°C) | +15 ~ +43 | |||
| Sound power dB(A)* | 52 | 56 | 58 | 60 |
| Sound pressure 1m dB(A) * | 38 | 42 | 44 | 46 |
| Sound pressure 3m dB(A)* | 26 | 30 | 32 | 34 |
| Power supply (V) | 230 | 400 | ||
| Circuit breaker, motor characteristic (A) | 16 | 20 (16**) | 10 | 10 |
| Refrigerant | R290 | |||
| Refrigerant amount (kg) | 0,75 | 0,90 | 1,05 | 1,28 |
| Dimensions (mm) height / width / depth | 1021 / 1102 / 575 | 1021 / 1377 / 575 | ||
| Weight without packaging (kg) | 130 | 135 | 190 | 195 |
| Wifi connection | Yes | |||
* EN 12012 standartiga muvofiq
** sozlamalar o‘zgartirilganda
ERA Pro issiqlik nasosining boshqaruv bloki
Tavsif:
7 dyuymli sensorli ekran — intuitiv va oson boshqaruv
Wi-Fi orqali internetga ulanish imkoniyati
MODBUS RTU protokolini qo‘llab-quvvatlaydi
Barcha parametrlarni tezkor sozlash
Masofadan boshqarish imkoniyati — onlayn tarzda sozlamalarni o‘zgartirish va tiklash mumkin
Aloqa kabeli va ulagichlar to‘plam tarkibiga kiradi — noto‘g‘ri ulanishdan himoyalangan
Tashqi harorat haqidagi ma’lumotlar avtomatik ravishda tashqi blokdan uzatiladi
Boshqaruv va nazorat funksiyalari:
1 ta to‘g‘ridan-to‘g‘ri kontur
1 ta aralash kontur + aylanma nasos
Issiq suvni isitish funksiyasi
Issiq suv aylanishi tizimi
Isitish / issiq suv rejimlari orasida avtomatik o‘tkazuvchi klapan
Isitish / sovitish rejimlari orasida o‘tkazuvchi klapan
1 ta quyoshli issiqlik tizimi bilan integratsiya
Isitish konturining aylanish nasosi
Bivalent manba bilan ishlash imkoniyati
ERA Pro issiqlik nasosi uchun ichki bloklar
| Model | CU 1 | HU 9 | DHWU 9 |
| Water heating control | Yes | ||
| Heating | 2 circuits | ||
| Cooling | 1 circuit | ||
| Auxiliary source control | Yes | ||
| Integrated auxiliary power supply | No | Yes / 9kW | |
| Power supply | 1x230 V | 3x400 V | |
| Circuit breaker | 1x10 A/B | 3 x 16 A/B | |
| Connection dimensions | - | 1 ¼“ external thread | |
| Dimensions mm (w/d/h) | 390 / 100 / 420 | 418 / 310 / 750 | 640 / 750 / 1950 |
| Weight (kg) | 7,5 | 35 | 125 |
DHWU 9
- Yangi binolar uchun ideal — o‘rnatish uchun atigi 1 m² joy talab etiladi
- Quyidan yuqoriga ulanish — barcha quvurlar yuqoridan ulanadi, bu esa tez va sodda montajni ta’minlaydi
- Minimum eshik eni: o‘rnatish uchun 700 mm yetarli
- Quvvat manbai: 3 x 400 V
- Avtomatik o‘chirgich: 3 x 16 A/B
- 200 litrli zanglamas po‘latdan tayyorlangan issiq suv uchun bochka
- 9 kVt tez ishlovchi elektr qozon (elektrik boyler)
- Issiq suv uchun 19 litrli kengaytiruvchi bak
- Isitish tizimi uchun 8 litrli kengaytiruvchi bak
- Issiq suv aylanish nasosi
- Magniy anod — zanglamas po‘lat bakning xizmat muddatini uzaytiradi
- Avtomatik havo chiqaruvchi klapan
- Uch yo‘lli klapan
- Bosim o‘lchagich (manometr)
- Trubalar va barcha komponentlar kondensatsiyaga qarshi izolyatsiya qilingan
- 7 dyuymli sensorli ekran
- Wi-Fi orqali internetga ulanish imkoniyati
- MODBUS RS485, RTU protokoli bilan moslashuv
- Bochka va issiqlik almashinuvidan suvni xavfsiz to‘kish funksiyasi
HU 9
Issiq suv ta’minoti talab qilinmaydigan yoki 200 litrdan ortiq hajmdagi issiq suv zarur bo‘lgan yangi binolar va rekonstruksiya loyihalari uchun mos variant
Oddiy o‘rnatish jarayoni
Ixcham o‘lchamlar
Elektr ta’minoti: 3 x 400 V
Avtomatik o‘chirgich: 3 x 16 A/B
9 kVt quvvatga ega tez ishlovchi elektr qozon (elektrik kotel)
8 litrli isitish tizimi uchun kengaytiruvchi bak
Avtomatik havo chiqaruvchi klapan
Uch yo‘lli klapan
Trubalar va butun tizim kondensatsiyadan himoyalangan izolyatsiya bilan ta’minlangan
MODBUS RS485, RTU protokoli orqali tizimga integratsiya
7 dyuymli sensorli boshqaruv paneli
Wi-Fi orqali masofaviy boshqaruv
CU 1
Yangi binolar va rekonstruksiya loyihalari uchun, qo‘shimcha issiqlik manbalari, issiqlik akkumulyatori va issiq suv bochkasi bilan ishlaydigan moslashuvchan tizimlar uchun yechim
Ulanishlarning ko‘plab variantlarini amalga oshirish imkoniyati
Quyoshli issiqlik tizimlarini boshqarish funksiyasi
Elektr ta’minoti: 1 x 230 V
Avtomatik o‘chirgich: 1 x 10 A/B
7 dyuymli sensorli boshqaruv ekrani
Wi-Fi orqali masofaviy ulanish va monitoring
MODBUS RS485, RTU protokoli orqali tizimga integratsiya
Barcha kerakli komponentlarni ulash uchun terminal panel
Devor o‘rnatilishi uchun kronshteyn, dübel va shuruplar to‘plam tarkibiga kiradi
Mavjud isitish tizimlari va komponentlar bilan mos holda ishlash imkoniyati
Devorga o‘rnatish uchun mo‘ljallangan ixcham dizayn
